塔吊/吊车起重安全系统

2019-04-12 20:09:28

    用于塔吊或者吊车的防碰撞,通过各种传感器,3维运算,实现塔机与塔机,塔机与障碍物的防碰撞报警和控制。

一、塔吊/吊车起重安全系统的系统概述

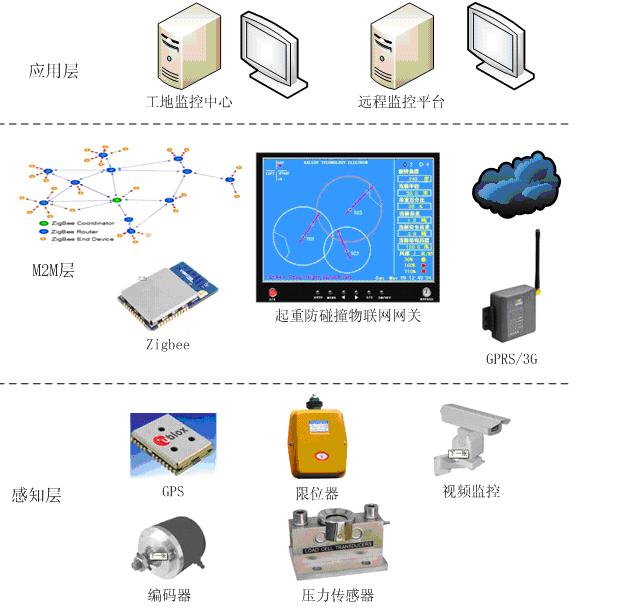

起重安全系统用于塔吊,汽车吊等起重领域,整个系统分为物联网三层架构中感知层,网络层(M2M),应用层。

单片机开发

1.1起重塔机或吊车物联网网关:

接收远程监控平台和工地监控中心发来的参数和指令并依照执行,实现设备的参数配置,相关控制;同时主动根据配置定时上传相关数据给远程监控平台和工地监控中心;另外实现起重塔机或者起重机的防碰撞算法和控制,声光报警等。。

1.2 远程监控平台:

接收物联网网关发来的信息数据,需要送给第三方平台的信息数据进行相应的加工处理后送给第三方应用平台;发送第三方应用平台的指令和通用能力平台的指令给智能物联网网关,并要求它正确响应。存储实时和报警数据,同时能回放报警时的运行过程。

1.3 工地监控中心:

接收物联网网关的相关数据,检测它的状态,接收它的报警信息;发送指令给物联网网关,对其进行管理设置等。

二、物联网网关系统参数

1)    支持无线网络:2G:GSM850/900/1800/1900MHz3G:EVDO,TD-SCDMA.

2)    支持以太网:10M/100M

3)    支持zigbee通信,实现塔机直接的通信以及塔机与工地监控中心通信。

4)    支持3维防碰撞算法,3维立体保护。

5)    支持GPS定位,远程监控平台GIS能方便的管理一个地区的所有塔机设备。

6)    支持远程软件更新,降低维护成本。

7)    支持语言报警。

8 ARM处理器,低功耗,高可靠性。
