医疗器械存储管理方案开发

医疗器械存储管理方案开发

一、概述

    记录设备存放时间和离开的时间。屏幕上可以显示温湿度，可以开关LED灯和调节风扇大小等功能。可通过WIFI和3G与上位机通讯，通过上位机管理设备使用情况。
    产品采用采用STM32处理器平台，带WIFI和3G通讯，带温湿度检查功能等，带7寸液晶屏和电容触摸屏。

二、系统组成

     主要由以下几个部分组成：读卡器部分、液晶触摸屏部分、温湿度传感器部分、usb部分、wifi部分、3G部分以及其他模块构成。

三、技术参数

1、USB HOST

支持一个USB HOST 2.0

2、wifi

支持一个WIFI，用于与外界进行通信，UART通讯接口

3、GPRS通讯

支持GPRS通讯，用于与上位机进行通信；

4、网口（可选）

支持一个10M/100M自适应网口，用于与上位机进行通信

5、存储器

支持一个SPI NOR-FLASH存储器，用于数据的存储，以及其他应用

6、标签

●工作频率：840-960MHz

●工作模式：可读可写。

●符合协议：

国际标准ISO18000-6C（EPC Class1 Gen2）

●读写距离：UHF 0.2-30m 和读写器的天线尺寸有关。

●读写次数：10万次。

●工作温度：-35℃-75℃

●存储温度：-40℃-80℃

●工作湿度：0-95%

●封装材料：PVC材料。

●天线材料：PET基材+铝箔天线，铜线饶线天线。

●产品尺寸：标准33×16×0.8 mm，可定做其它尺寸

7、液晶屏和电容触摸屏

用于显示温湿度值，开关LED 灯。7寸串口屏DGUS工业电容触摸屏语音屏组态。TTL或232串口，

8、空气过滤器

可调节风速

9、电源

供电采用采用成熟稳定的电源模块

10、 温湿度传感器

用于采集温湿度的环境变量

11、LED灯

220V 交流

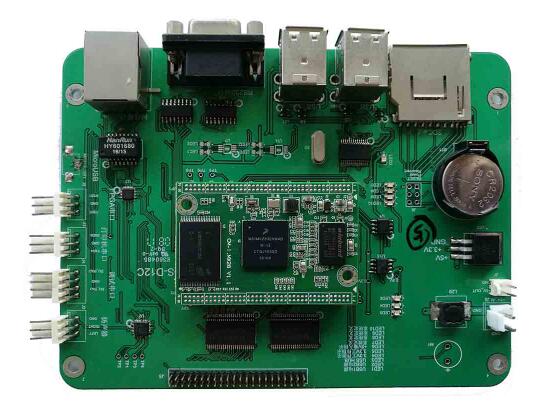

12、主控板

采用ST公司的STM32Fxxx主处理器为核心，主频达168MHZ，外接128K NOR FLASH
