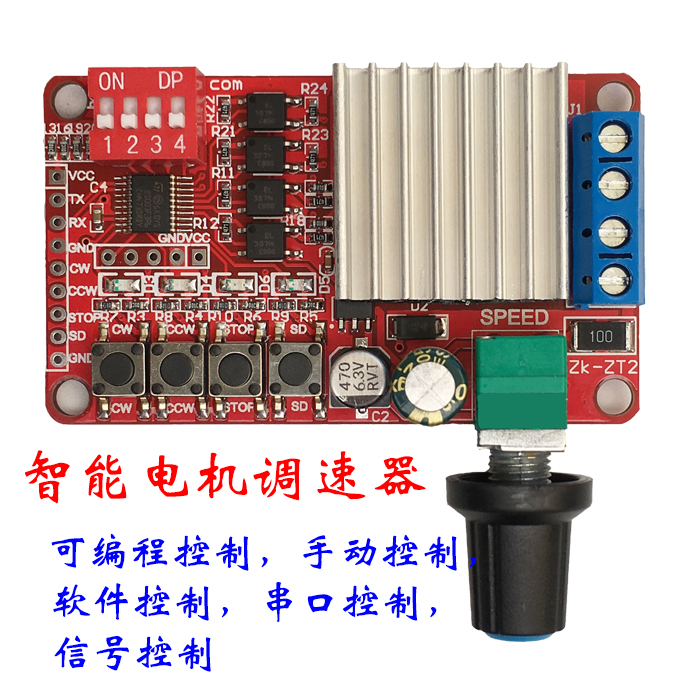

12v24V直流电机调速器变频变速正反转控制器驱动板可通信上位机

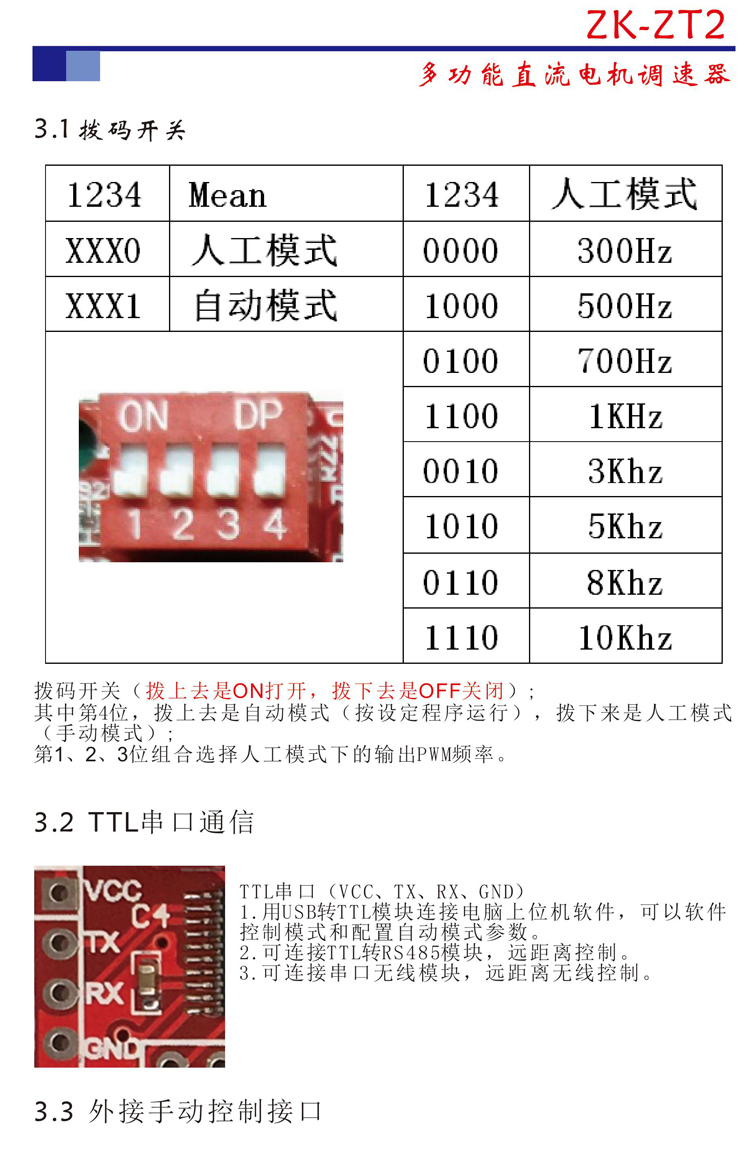

DC5-26V供电，5A 120W带载能力。模块具有手动(人工)控制、自动控制、上位机控制、串口控制四种运行模式，可实现直流电机正、反转，停止、刹车，调速，可编程运行等。拨码开关切换手动或自动控制模式，并能够选择手动模式下的PWM频率。

适用于直流电机测试，直流电机可编程控制（最多6种状态循环，随意加载），方便您做工装或者其他控制！！！
请先阅读使用手册再使用，使用手册+上位机软件下载地址：

下载地址1：

https://pan.baidu.com/s/1gg85hCZ

下载地址2：

http://www.eiemsun.com/c/4461.htm

注意！！！

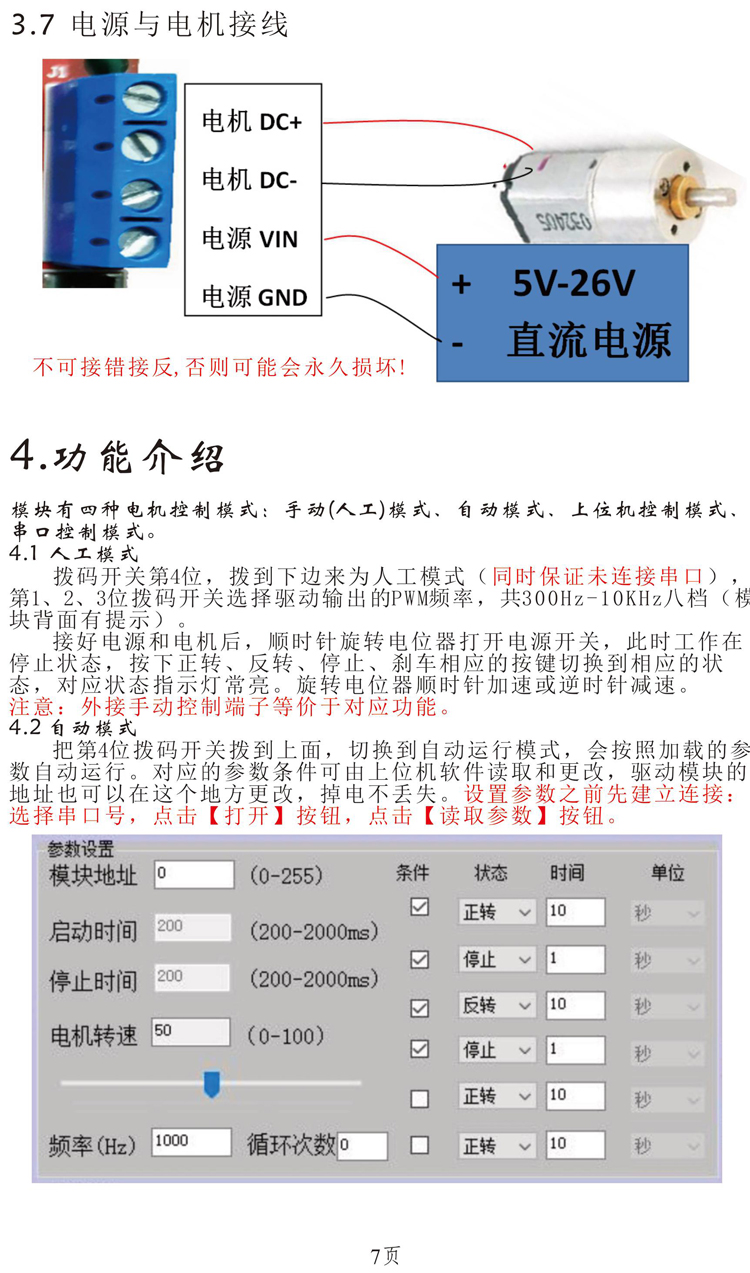

1.电源与驱动类产品属于功率产品，一定认真阅读使用手册或产品描述后使用。

2.电源正负极不可接反，否则会损坏。

3.模块电流最大5A，120W,严重发热时降额使用，以免过热烧毁。

亮点：

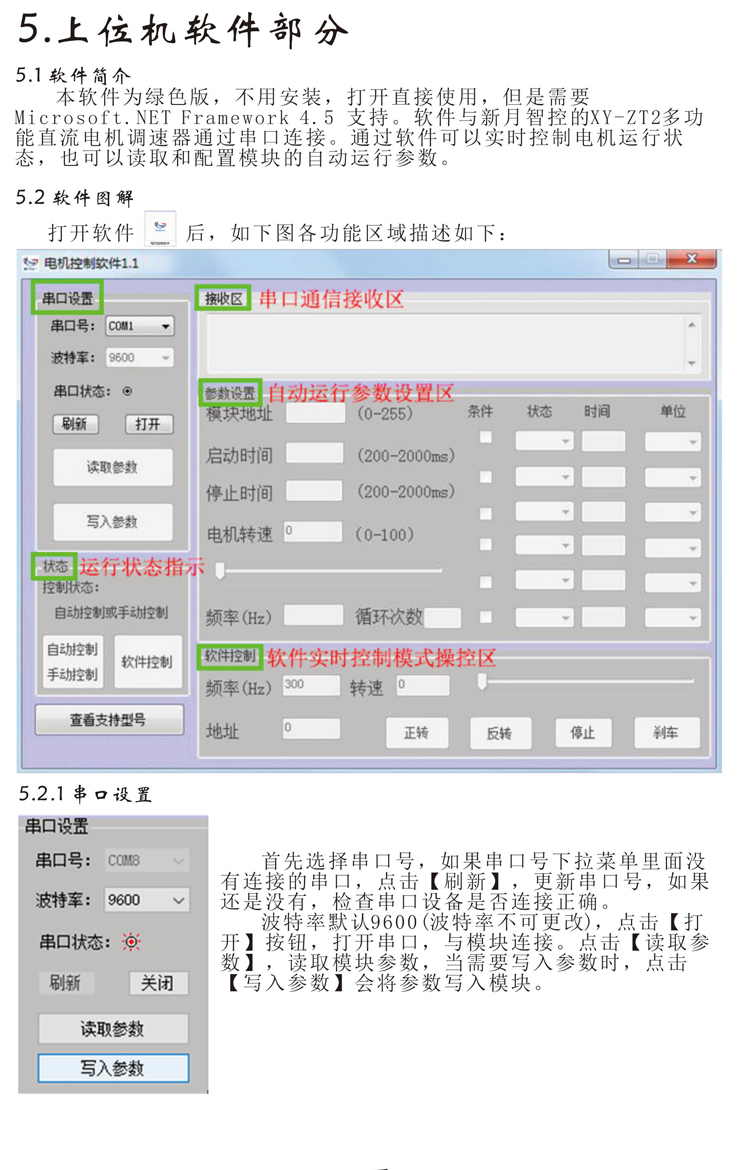

·具有手动控制、自动控制、上位机控制、串口控制四种模式。

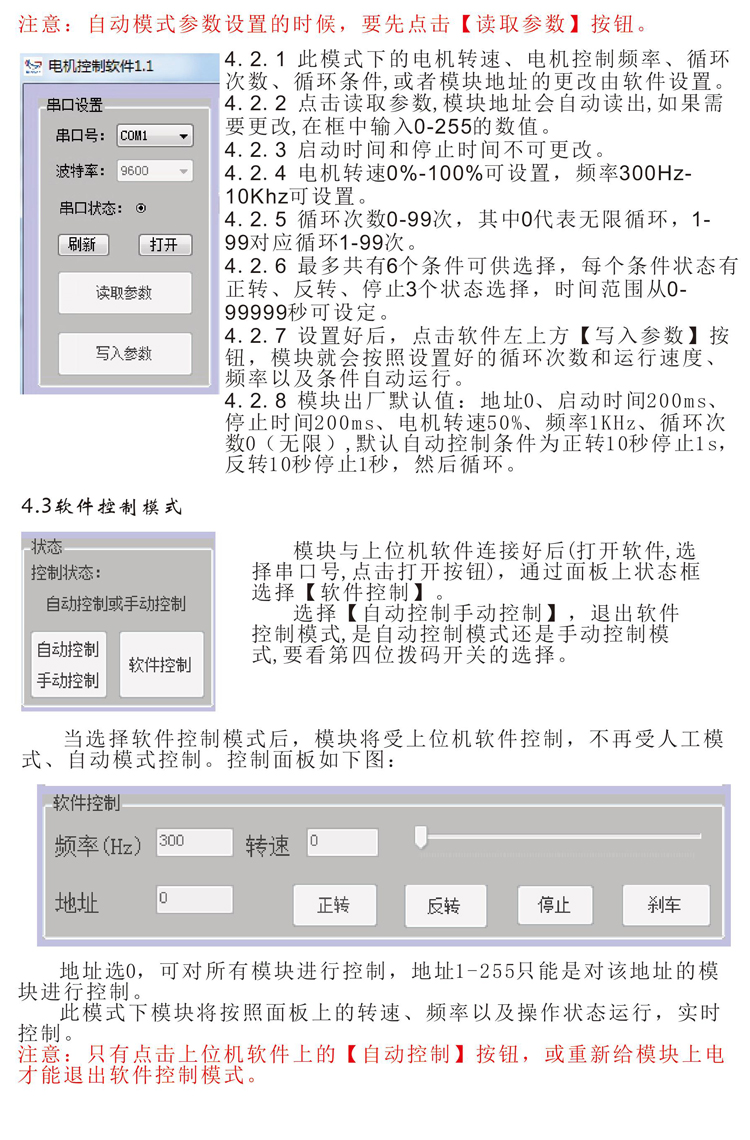

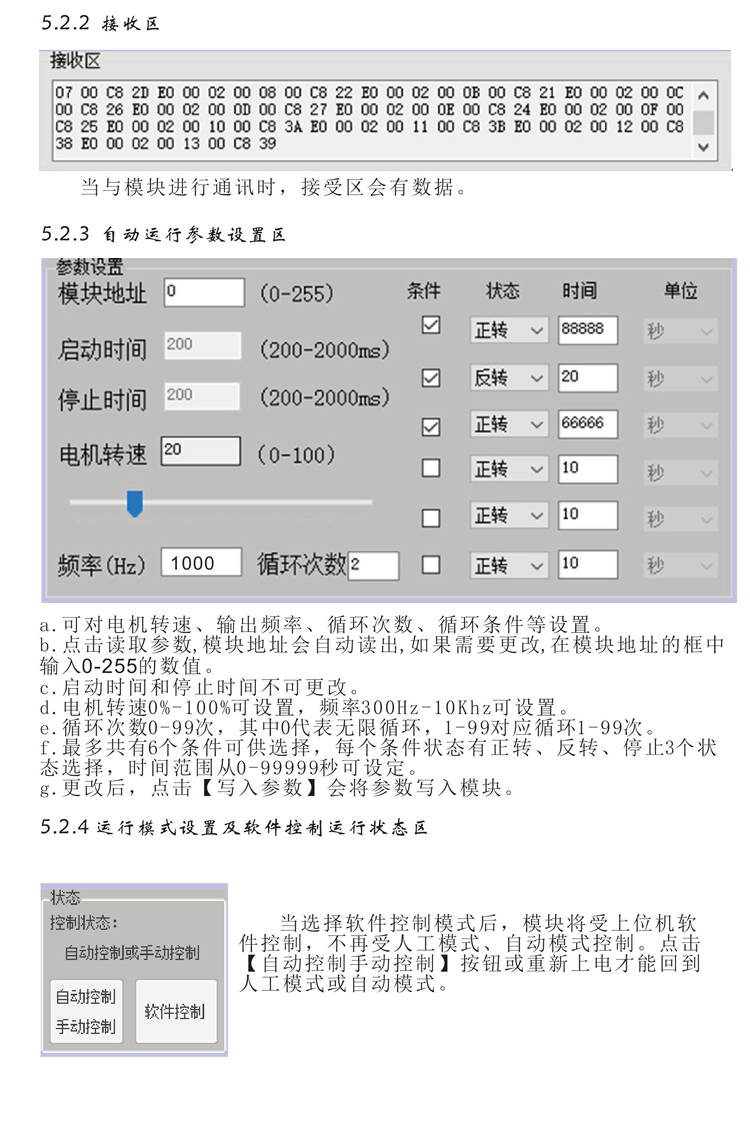

·带有上位机软件，可通过上位机软件控制电机或设置自动控制参数，设置参数掉电不丢失。

·控制电路与驱动电路有光耦隔离，抗干扰能力强。

·具有电机运行状态指示灯，颜色都不一样,指示当前运行状态。

·选用带有开关的旋转电位器，既可作为电源开关又方便调速，频率调节采用拨码开关，操作简单方便。

·留有外接端口，可外接控制开关,也可TTL通信,软件设置好程序后加载入模块。

·运行状态可快速切换，无杂音，可无极变速。

2.产品参数：

1. 输入电压范围：DC5V-26V。（无防反接保护）

2. 驱动电机电流：最大5A，瞬时最大电流50A。（无短路保护，建议输出端串联6A保险丝）

3. 待机电流：<5mA。

4. 调速范围：通过旋转电位器调节，速度0%-100%无级调速。

5. 频率范围：

【手动控制】300Hz-10KHz 共8档。

【自动、软件、串口控制】300Hz-10KHz 任意可调。

注:选择频率越低,对输入电源造成的波动越大。

6. 串口通讯：TTL电平。(不可直接连电脑的232接口)

7. 工作温度：-40℃-85℃。

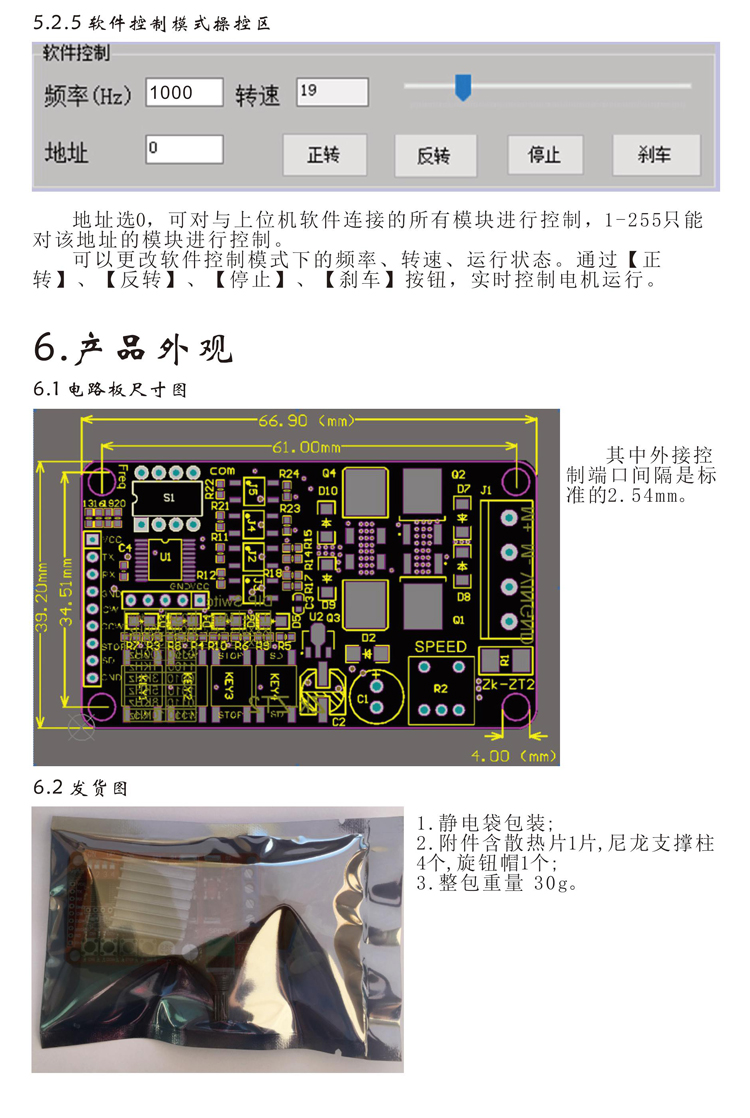

8. 尺寸大小：长宽高 67*39*15mm。

9. 安装孔：直径4mm。

10.重量：30g

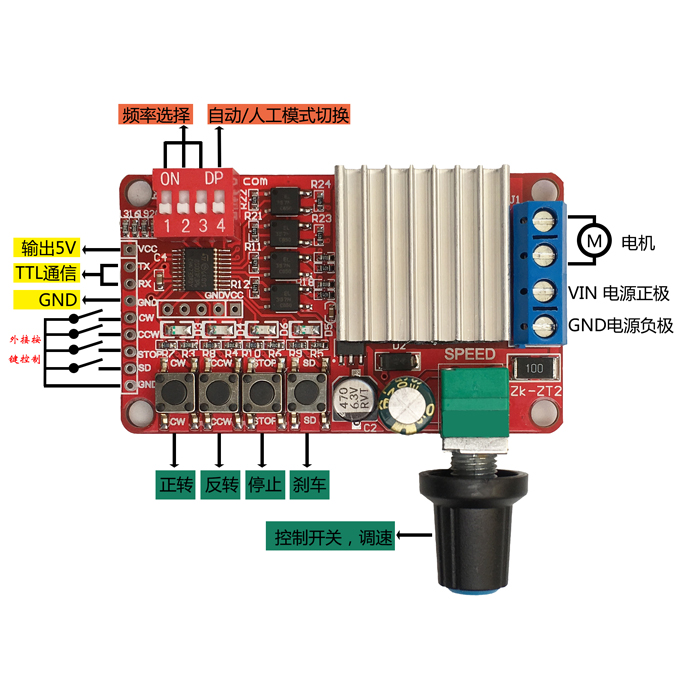

11.信号接口端介绍：

【VCC】5V供电输出端口，可给客户的485转TTL模块， USB转TTL模块等供电;供电电流20mA。

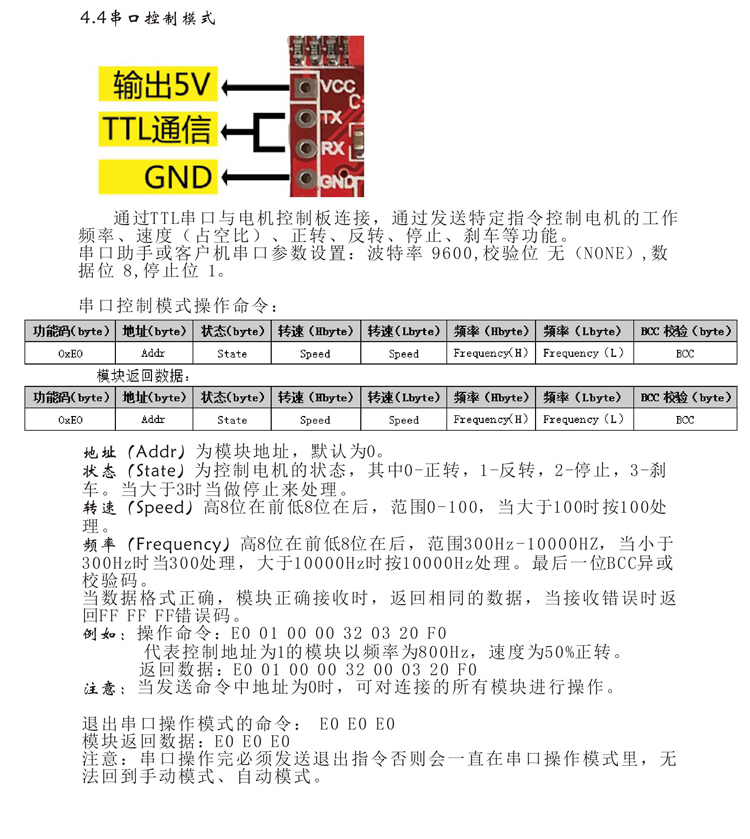

【TX,RX】TTL通信接口，连接上位机软件。

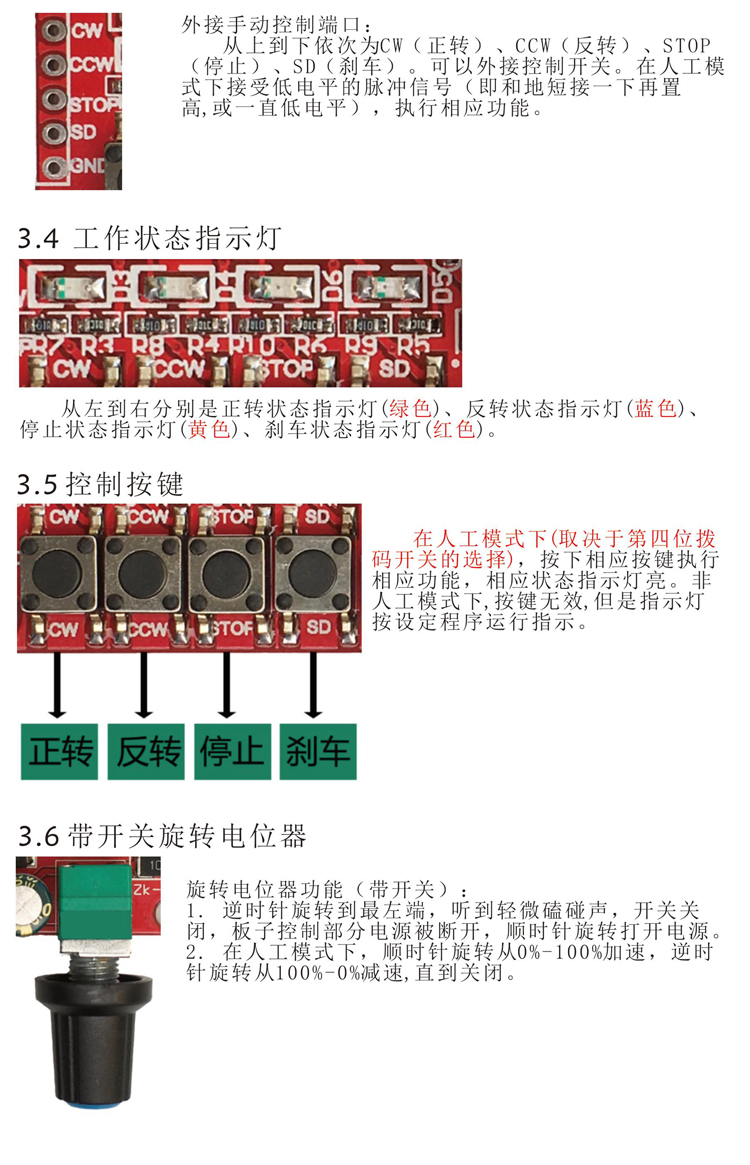

【CW,CCW,STOP,SD】正转、反转、停止、刹车按键引出口，悬空时为高电平5V,可接按钮到GND,与模块上的按键等效,或接5V单片机IO控制,低电平触发(为保证可靠触发，低电平时间>100ms，触发后置高即可；如果一直低电平也可以，但是下个动作前，务必先把该口置高；4号拨码开关置到ON位置时为自动控制模式，按键或该端口无效)。
