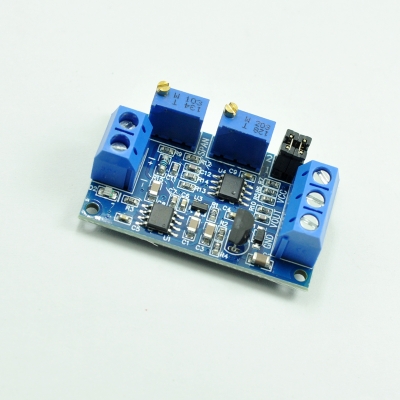

电流转电压模块0 4-20mA转0-3.3V5V 0-10V电压变送器 信号转换产品简介： 在电路信号传输的过程中电压信号会随着传输距离的增加而变弱，采用电流传输可以避免信号的变弱。本模块用于电流信号传输末端，将信号转换成电压信号供单片机检测。电流输入支持4-20Ma、0-20mA，电压输出支持0-3.3V 0-5V 0-10V。 产品工业级设计，1年质保。 专业使用产品，请了解自身的用途，以及产
电流转电压模块0 4-20mA转0-3.3V5V 0-10V电压变送器 信号转换
使用说明：
1. 模块按定义接线，供电电压7-36V（若输出要到10V，供电电压必须大于12V）
2. 上电后，D2灯应当亮，否则请检查线连接。板子带反接保护，反接不烧。
3. 当电流输入为最小值（0mA或4mA）时，调整ZERO电位器，使VOUT输出为最小值（0.0V或其他电压）
4. 当电流输入为最大值（20mA）时，调节SPAN电位器，使VOUT输出为最大值（3.3V或5V或10V，当输入是4-20ma时，输出最小可以到2.5V）。

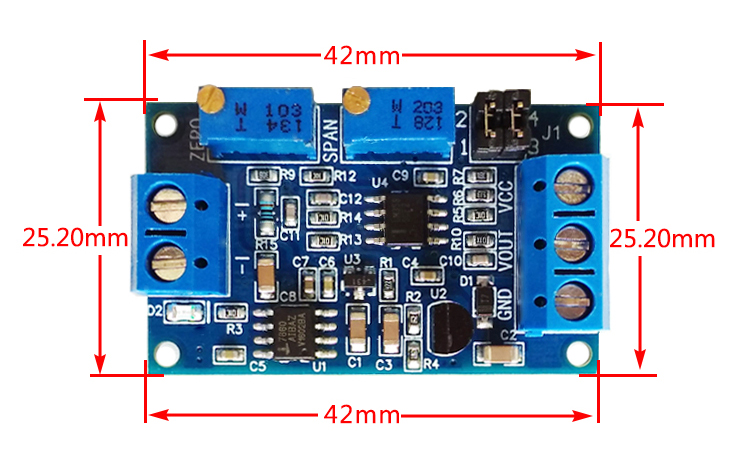

根据您的需求，通过跳线帽选择相应的量程：
4--20ma： 0--2.5V范围： J1 1、2脚短接，3、4脚短接
0--3.3V范围： J1 1、2脚断开，3、4脚断开
0--5.0V范围： J1 1、2脚短接，3、4脚短接
0--10.0V范围：J1 1、2脚短接，3、4脚断开
0--20ma： 0--3.3V范围： J1 1、2脚短接，3、4脚短接
0--5.0V范围： J1 1、2脚短接，3、4脚短接
0--10.0V范围：J1 1、2脚短接，3、4脚断开
