DIY创意时钟 单片机时钟模块 LED电子钟 数码管时钟 带温度 日期

DIY创意时钟 单片机时钟模块 LED电子钟 数码管时钟 带温度 日期

本时钟模块升级啦，供电电压改为DC4.2-30V（建议16V以内使用，电压高容易坏），默认不含电源，可用充分利用家中5V标准电压手机的充电器作为供电电源（找条USB线接出来改一下就可以了）。

 本品为DIY数码管电子时钟，带时间、温度、日期，以及时间误差修正功能，不可多得的电子小产品。

较之前升级说明：

1.改为宽压供电，4.2-30V

2.温度范围改为，范围-30～60℃，最小分辨率0.1度，并带有温度误差校正设置功能，设置范围-5～5℃。

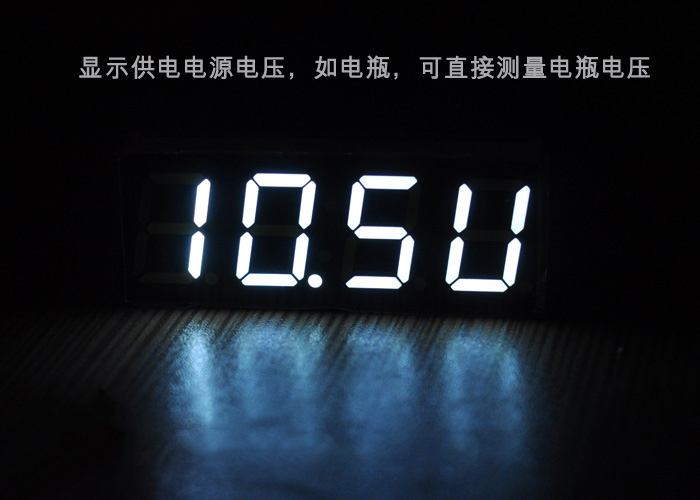

3.可设置，循环显示模式，①仅显示时间 ②仅显示日期 ③仅显示温度 ④仅电压 ⑤时间、温度、电压 交替显示（注：在交替显示模式下，可通过dd选项来选择是否显示温度或者电压，dd:0状态下显示时间+温度+电压。dd:1状态下显示时间+电压。dd:2状态下显示时间+温度）

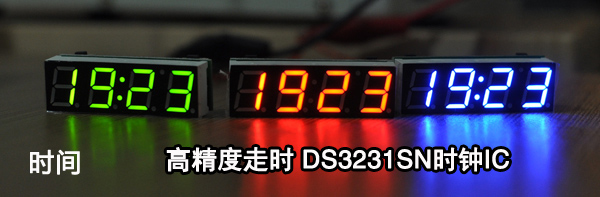

另一款采用高精度DS3231SN计时芯片的推荐0.36寸

产品特点：

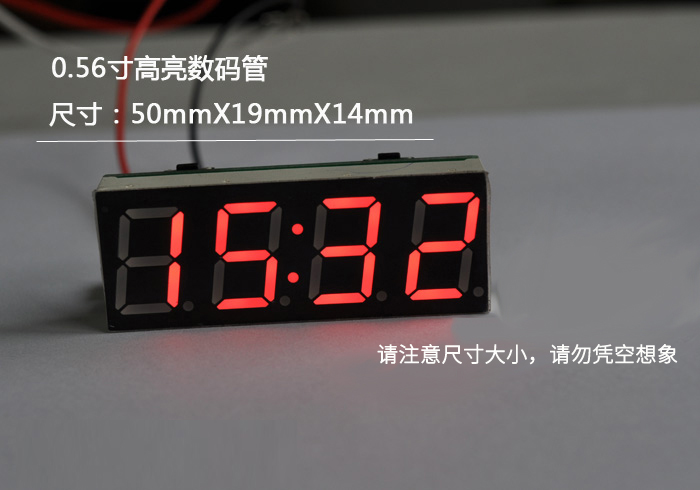

1、以单片机为基础，超薄超小设计，长：50MM    宽：19MM    厚：14MM   重：5g

2、宽工作电压支持，可工作于3.8V～30V的电压下。（注：电压越低，亮度越低，功耗也越低）

3、采用高亮数管，亮度高，可视性更强，在比较亮的环境下也能看清

4、共有4种显示模式，①仅显示时间  ②仅显示日期 ③仅显示温度 ④时间、温度交替显示

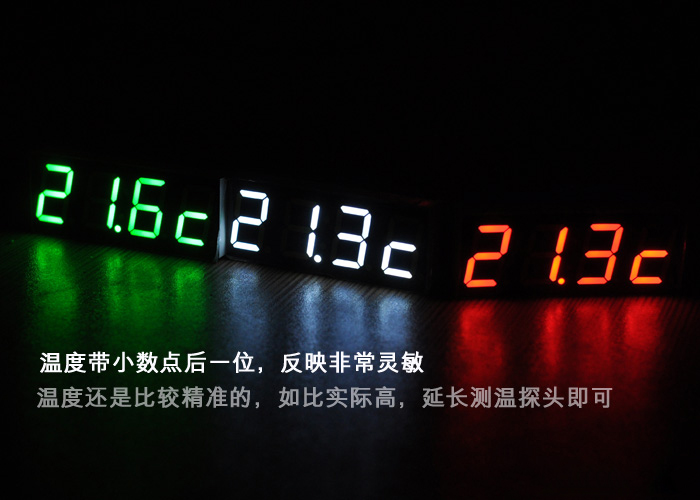

5、带温度显示功能，显示范围-30～60℃最小分辨率0.1度。并带有温度误差校正设置功能，设置范围-5～5℃

6、带24小时计时误差修正设置功能，可设置每24小时校正一次误差，设置范围-9～9秒。(注意：要使该功能生效，必需24小时连续供电，即是每工作24小时才校正一次误差)

7、采用DS1302芯片计时，自带后备CR1220电池，掉电时间继续走。并使用5PPM的高精度晶振，精确计时，误差小

提醒：设置的时候时间是不走时的，切换出来，才会从设置好的时间开始走时。

==================================

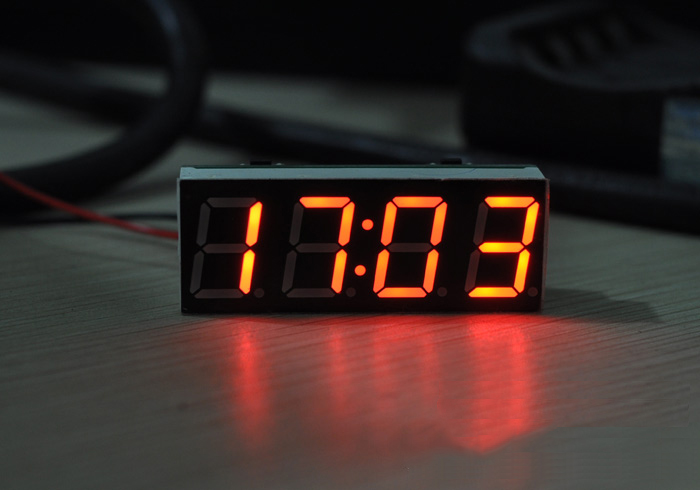

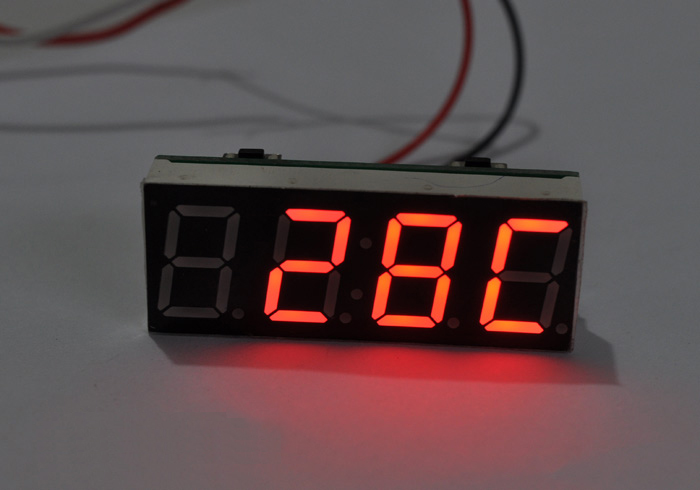

实拍图片：

实物发货即和如下图片一样，为单独时钟模块，不带外壳的。

为DIY产品，需一点点的动手能力，即表头和供电电源的接线（有送一条插脚的引线）

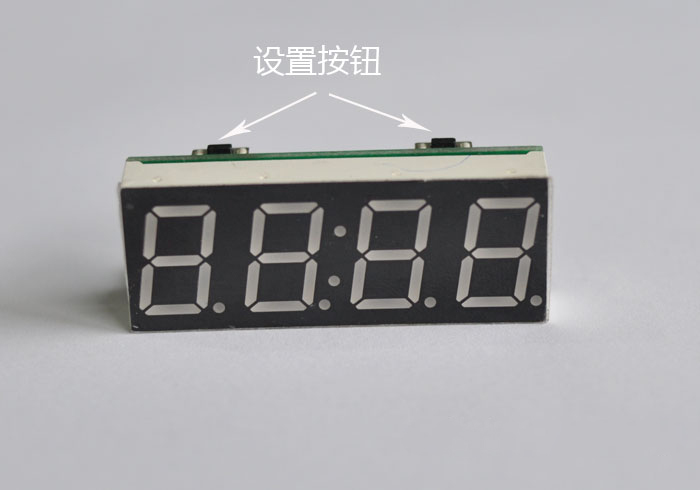

现新款，两个按键设置都左侧。

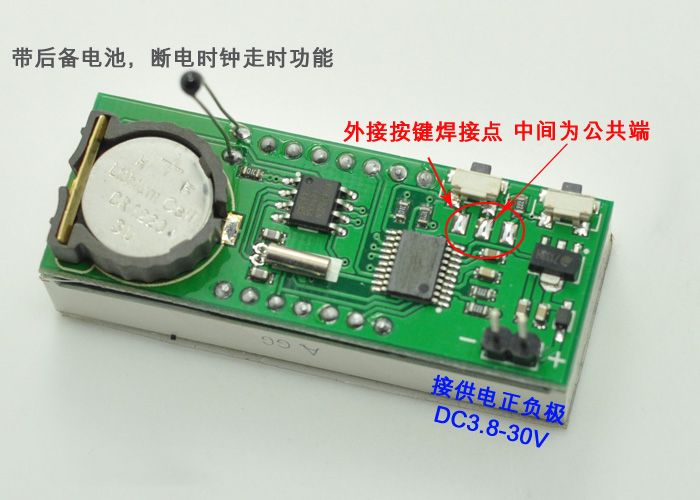

模块已带电池，确保在外部意外断开的情况下，继续走时。下次通电，不需要在重新设置时间。

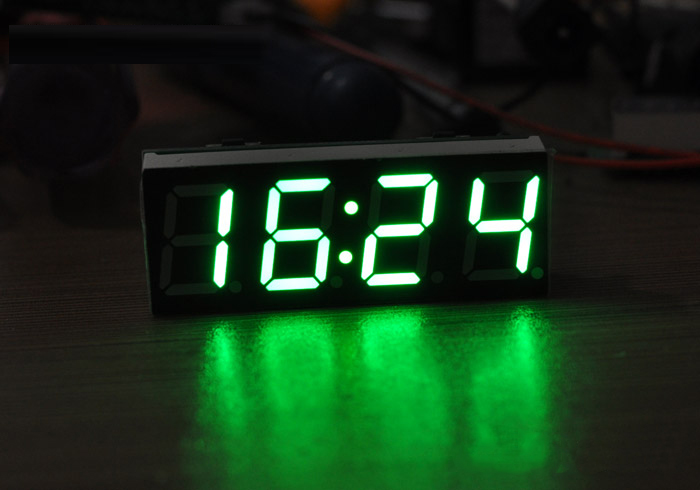

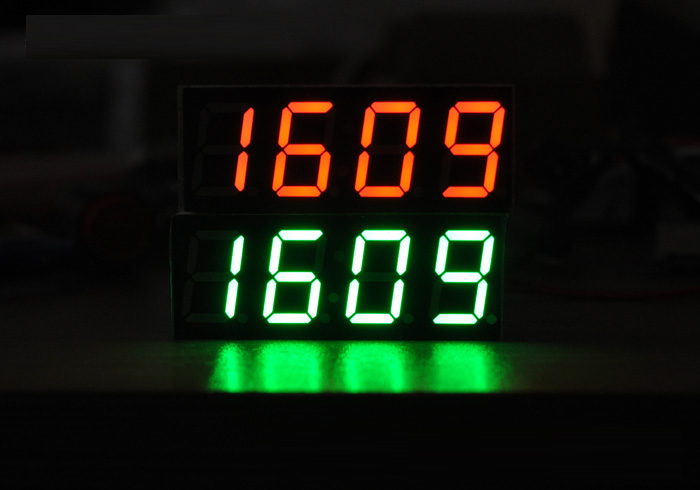

全新增加绿色数码管系列

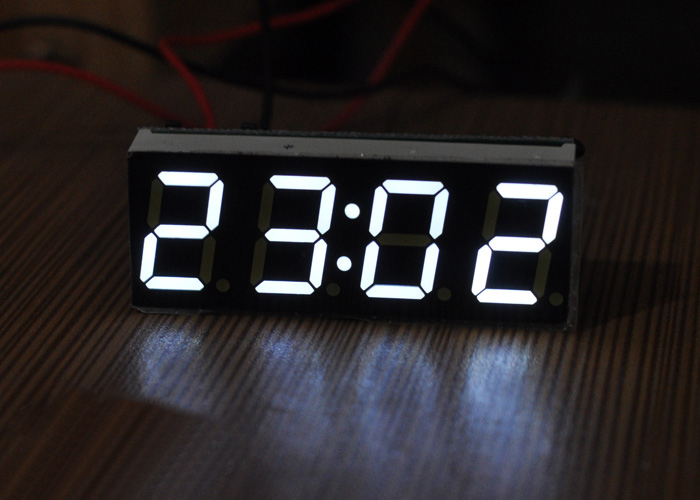

数码管显示，在光线暗的时候看起来效果很好，夜晚清晰可见的。

显示模式可以固定显示单个，也可时间 温度 日期等交替显示哦，是否方便实在。

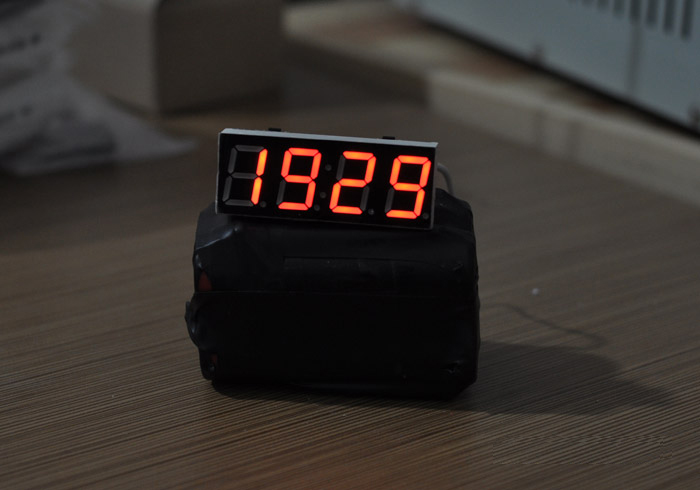

这边用电池组给时钟供电，DIY了一个，时钟耗电一般在10-20MA左右，带时间误差修正功能，比如每天比标准时间慢几秒完全可以修正过来。不用担心会用几个月相差好多分钟的。

使用说明：

1、调整时间、日期、温度误差校正、24小时误差校正，dd选项

正常使用状态下，按下“左键”，“分”开始闪烁，此时按“右键”，“分”增加，并在59～0之间循环。调好“分”，再按“左键”，“时”开始闪烁，此时按“右键”，“时”增加，并在23~0之间循环。调好“时”后，再接按“左键”，跳转到日期的调整，中间的“冒号”熄灭，并且“日”开始闪烁，此时按“右键”，“日”增加，并在1～31之间循环。再按“左键”，“月”开始闪烁，此时按“右键”，“月”增加，并在1～12之间循环。再按“左键”，此时显示AC：xx ，xx的数值就是要修正的温度值，单位是度。按“右键”调整温度误差修正值，范围从-5℃～5℃,正数是增加，负数是减小。调好温度误差修正后，再按“左键”，此时显示Ad：xx ，xx的数值就是要修正的24小时误差修正值，单位是秒。按“右键”调整计时误差修正值，范围从-9～9秒,正数是增加，负数是减小。调整计时误差修正值后，再按“左键”，进入dd选项，此时显示dd： x，按“右键”进行调整，范围为0～2。设置好dd选项后，再按“左键”，保存所有数据，并返回正常显示状态。

2、切换显示模式

在非调整状态下，按下“右键”将切换显示模式，从①仅显示时间→ ②仅显示日期→ ③仅显示温度→ ④仅电压→ ⑤时间、温度、电压 交替显示,间隔约4秒（注：在交替显示模式下，可通过dd选项来选择是否显示温度或者电压，dd:0状态下显示时间+温度+电压。dd:1状态下显示时间+电压。dd:2状态下显示时间+温度）
