电源模块属电子元器件的一种，请无电子专业知识人士慎重购买，本店不提供产品问题外的安装使用等其他技术服务。
自动升降压模块 3-35V任意电压范围输入，2.2-24V范围内任意输出，可升压可降压
如太阳能、风能发电，光线以及外力变化较大，电压变化很大，可以用此板恒压输出
模块参数
1、体积：长48*宽22.8*高13.5mm(含电位器)。
输入方式：IN+输入正级, IN-输入负极
输出方式：OUT+输出正级, OUT-输出负极
模块性质：非隔离 自动升降压模块
1、输入电压:3-35V

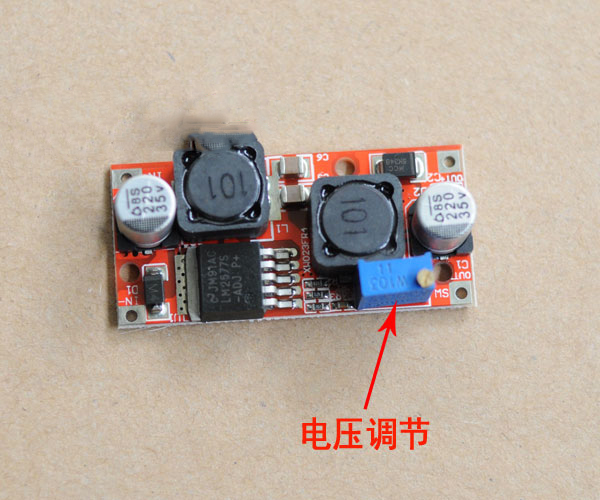

调节方式:先正确的接输入电源(3-35V之间)再用万用表监测输出电压并调电位器(一般顺时转升压,逆时转降压)，
2. 输出2.25-24V连续可调(建设空载调试)本店默认发货电压12V如需其它电压可自己调节或购买时请告知掌柜。
输入电流：2A (MAX)
输出电流：1.5A（输入9-35V 输出12V时候）输出5V左右可以到1.5-2A
输出功率：自然冷却10W（输入电压大于10V），加散热片 12W
以下是测试的最大输出电流,使用时请留余量。
输入4.2V 输出12V 输出最大电流 0.5A
输入5.0V 输出12V 输出最大电流 0.6A
输入8.2V 输出12V 输出最大电流 1A
输入10V 输出12V 输出最大电流 1.2A
输入12V 输出12V 输出最大电流 1.3A
输入14V 输出12V 输出最大电流 1.5A
输入24V 输出12V 输出最大电流 1.7A
输入30V 输出12V 输出最大电流 1.8A
以下是实测常用电压电流的工作效率做参考 （以下仅供参考)
转换效率：
输入3.7V 输出5V 0.55A 效率75%
输入5V 输出5V 0.7A 效率78%
输入7.4V 输出5V 1.2A 效率80%
输入12V 输出5V 1.5A 效率80%
输入24V 输出5V 1.8A 效率80%
输入30V 输出5V 2A 效率76%
输入10V 输出12V 1A 效率81%
输入14V 输出12V 1A 效率83%
输入24V 输出12V 1A 效率83%
输入24V 输出12V 2A 效率84%
工作温度：工业级（-40℃到 +85℃）（环境温度超过40度，请降低功率使用，或加强散热）
满载温升：45℃
空载电流：典型10mA(10-14V转12V)
负载调整率：±1%
电压调整率：±0.5%
动态响应速度：5% 200uS
短路保护：无（请在输入加装保险丝或保护电路）
接线方式：焊接，加引线后可直接焊接在PCB上
