DC-DC 自动升降压模块 升压降压电源模块 可调电源 稳压模块 30W

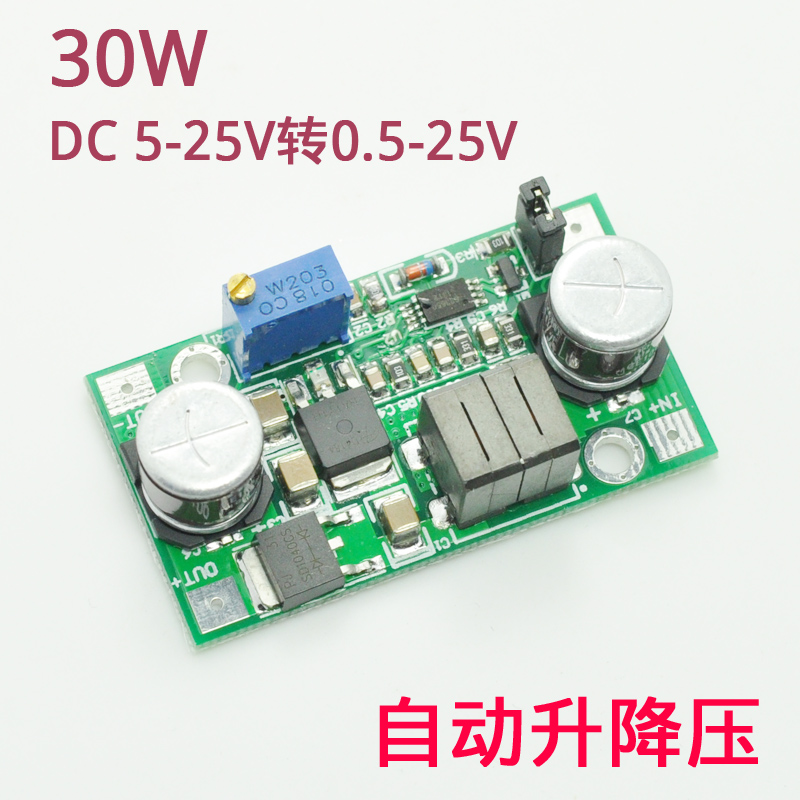

30W大功率宽电压自动升降压模块

性能远超LM2596、LM2577

输出电压可以高于或者低于输入电压使用更灵活。

可调版本指标：

重 量：12g

外 观 尺 寸：48*26*13mm(长*宽*高)

输入电压范围：5.0-25V

输出电压范围：0.5V-25V （输出电压可高于也可低于输入电压，但是请遵循能量守恒原则）

连续输出电流：3A(max)长时间工作请保证2A以内

连续输入电流：3A(max)长时间工作请保证2A以内

输入/输出功率：30W(max)

输入/输出电流：根据功率守恒计算额定条件下的输入/输出电流（Uin*Iin*效率=Uout*Iout）

使用说明及注意事项：

IN+：输入正极   IN-：输入负极   OUT：输出正极  OUT-：输出负极

使能开关：断开短路帽模块停止输出。

· 无输入反接保护，接反会烧掉，使用时请注意极性。

·输出短路模块会自动停止输出，重新插拔使能开关的短路帽即可恢复。

·模块在空载启动和掉负载时容易出现短暂的输出电压超过预设电压，所以不适合对电压敏感的设备。

注意，输入正负极，接错直接损坏

常用电压数据测试：

升压效率          降压效率

5.0V转12V/1A效率86.3％   5V转3.3V/3A效率74.2％

7.4V转12V/1A效率88.7％   12V转5V/3A效率83.8％

12V转18V/1A效率88.3％    24V转12V/2A效率86.4％

18V转24V/1A效率87.3％   24V转18V/2A效率87.6％

        升降压模式效率

12V转12V/3A效率87.4％     5V转5V/2A效率 81.4％
