12A大电流 降压恒流led驱动ic dc-dc直流可调5V6V9V12V降压模块

12A大电流 降压恒流led驱动ic dc-dc直流可调5V6V9V12V降压模块

注意！！！

1.请您在使用本产品时，模块的输入地和输出地不要共在一起，这样会造成模块电流采样电阻被旁路，从而使模块无法调节输出电流大小，接大负载的情况下容易烧毁模块。

2.有客户反映模块输出电压不能调节，当您遇到这种问题时，请先逆时针旋转CV电位器20圈以上，再使用模块就可以正常调节电压了。因为该模块出厂时，默认输出电压在17V左右。这类问题的退货我们不承担责任和运费，谢谢您的理解。

1.模块的3种使用方式：

1.作为具有过流保护能力的普通降压模块使用；

2.作为各种电压值锂电池、电瓶、镍镉镍氢电池（电池组）充电器使用，用于太阳能电池板、风力发电机等场合；

3.作为大功率LED恒流驱动模块使用；

2.模块参数：

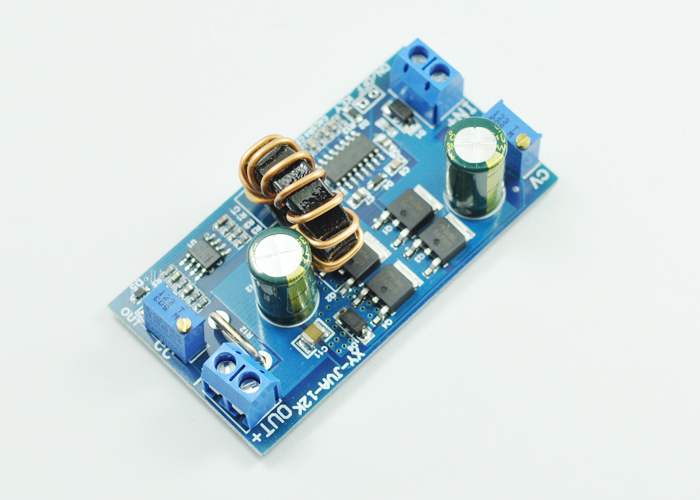

模块名称：12A同步整流降压模块，恒压恒流

模块性质：非隔离降压模块（BUCK）同步整流

输入电压: 4-32V 请保留电压余量。

输出电压：1.2-32V连续可调（默认输出18V左右，假如给模块上电，发现左右旋转电压电位器输出电压始终没变，您先把电压电位器逆时针旋转15圈以上)

输入输出最小压差：0.8V

输出电流：0-12A  长时间自然散热8A以内，温度不超过60度。环境温度较高时请降额使用。

输出恒流范围：0-12A

工作温度：-40~+85度

工作频率：150KHz

转换效率：最高98%（效率与输入、输出电压、电流、压差有关）

短路保护：有（限制电流为当前恒流值)

输入反接保护：无（如需要请在输入串入二极管）

输出防反灌保护：无（如需要请在输出串入二极管，用于充电应用时请在模块的输出和电池之间加上防反二极管，否则会损坏模块。）

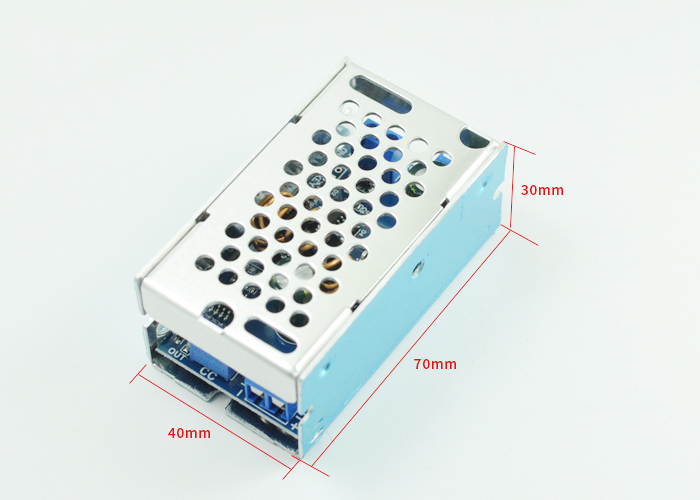

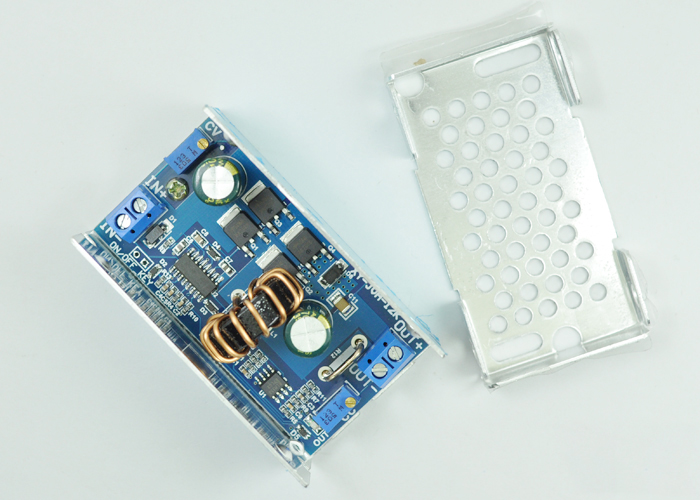

尺寸（含外壳）：长宽高 70mm*40mm*30mm。

重量：54g（含外壳）。

3.应用范围：

1、DIY一个稳压电源，带恒流功能，不怕使用过程中会短路，可以以保护负载。

2、为您的电子设备供电。

3、为各种电池充电，跟据不同电压和容量的电池设定充电电压和充电电流。

4，用太阳能电池板供电为各种电池充电，带恒流功能，可防止电池过充，有效保护电池。

5，驱动大功率LED，可自由串并联组合。

6、做为车载供电电源，为你的手机、笔记本电脑或各种数码产品供电。

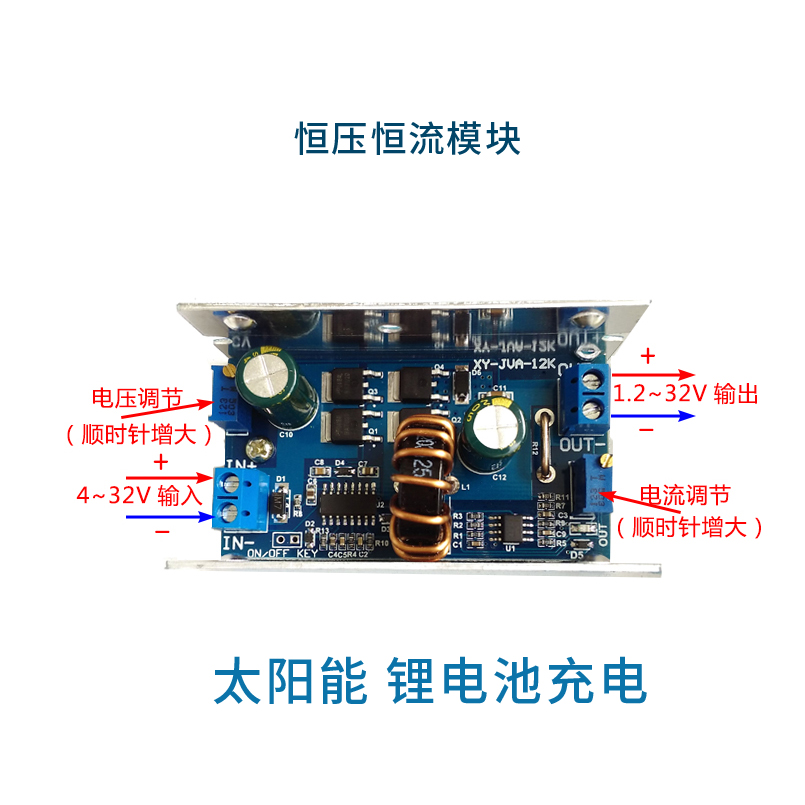

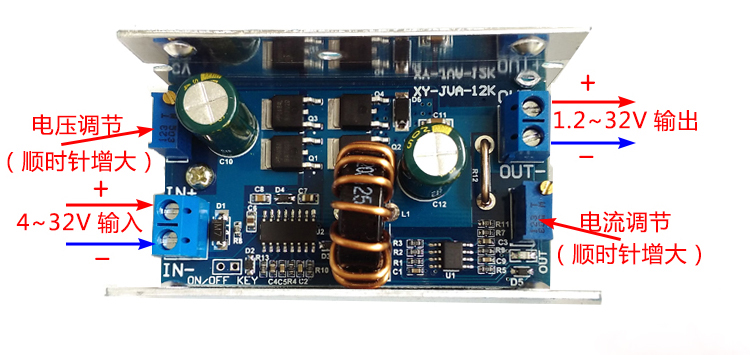

设定电压、电流的方法：

1、设定输出电压：跟据您要充电的电池的浮充电压值，或串、并联后LED的电压值、调节恒压电位器（CV），把输出电压设定到所需电压。（不接负载的情况下）

2、设定恒定电流值：把先CC电位器逆时针调20圈左右，用万用表20A电流档短路输出，调CC电位器到你需要设定的电流值。

注意：恒流设定时电压要高于1.2V，否则恒流功能将失效。
