Module de fréquence cardiaque sans fil 5,3K
产品规格确认书
Approved by客户签名栏 | 客户签名 |
Project Name&Item产品名称及编号 | 5.3K无线心率模组 JW-WS808-大电感 |
Working Voltage 工作电压 | 2.5V-5.0V |
Enable “H” or “L” 备注说明（请选择） | “E”选择 ■“H”高电平 □“L”低电平 □ 无 |

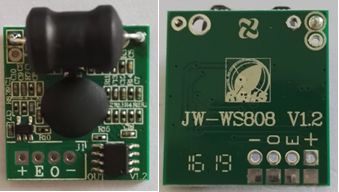

Picture 产品样片 | |
Version 版本 | V1.2 |
Remark 备注 | 1. La spécification est pour référence seulement! Sous réserve de la fonction d'échantillonnage réelle! 2. Si les informations ci-dessus sont mises à jour, notre société ne vous en informera pas séparément.Avant d'appliquer ce produit, veuillez confirmer s'il s'agit de la dernière version; 3. Notre société n'assume aucune responsabilité pour les conséquences causées par l'application incorrecte du client 4. L'entreprise peut réviser ou reconcevoir ce produit selon les exigences du client, veuillez nous appeler pour plus de détails! |
1. Caractéristiques
Ce produit est un module récepteur de fréquence cardiaque sans fil avec une fréquence porteuse de réception de 5 KHz ~ 5,3 KHz +/- 10%. Sa distance de réception est jusqu'à 180 cm à partir de l'alimentation de la batterie 3 V. La distance de réception réelle est sujette aux résultats réels du test de débogage Il a de bonnes performances anti-interférences et peut être utilisé avec des produits de soins de santé et des équipements sportifs.
★ Récepteur de rythme cardiaque sans fil à fréquence 5.0KHz ~ 5.3KHz
★ Bonne compatibilité, convient à la plupart des sangles pectorales de fréquence cardiaque du marché actuel autour de 5 KHz
★ longue distance de détection, forte capacité anti-interférence
★ Sortie en temps réel du signal détecté, forme d'onde de sortie précise
★ Plage de détection du rythme cardiaque 40 ~ 240 tr / min
二、Electrical Specification(电气特性)
极限工作条件
项目 | 范围 | 单位 |
工作电压 | 5.5 | V |
工作温度 | -40~85 | ℃ |
存储温度 | -50~125 | ℃ |
焊接温度（5秒） | 300 | ℃ |
推荐工作条件
项目 | 范围 | 单位 |
工作电压 | 2.5~5.0V | V |
工作温度 | -40~85 | ℃ |
存储温度 | -40~125 | ℃ |
DC Characteristics（Ta=25℃，VDD=2.5~5.5V，VSS=0V）
参数 | 符号 | 最小 | 典型 | 最大 | 单位 | 条件 |
工作电压 | VDD | 2.5 | 5.5 | V | ||
工作电流 | Iop | 3 | mA | 2.5V≤VDD≤5.5V | ||
输出电流，高 | IoH | -5 | mA | 2.5V≤VDD≤5.5V | ||
输出电流，低 | IoL | 10 | mA | 2.5V≤VDD≤5.5V |
三、产品接线说明
符号 | 参 数 描 述 | 备 注 |
+ | 电源正 | 2.5V ~ 5.5V |
E | 无线心率板使能 | 高电平工作 |
O | 心率信号输出 | 约15ms脉冲信号 |
− | 电源地 | - |
四、尺寸图
Cinquièmement, les questions d'installation nécessitent une attention particulière:
1. La fréquence de réception de ce module de réception de fréquence cardiaque sans fil fonctionne à environ 5,3 K, ce qui est dans la plage audio, essayez donc de rester à l'écart des haut-parleurs, des buzzers, etc., à environ 20 cm ou plus pendant l'installation. L'emplacement d'installation spécifique doit être débogué en fonction de la situation réelle.
2. La carte mère de contrôle du tapis roulant a également un fort rayonnement électromagnétique, de sorte que la position d'installation doit être aussi loin que possible de la carte mère.
