Module de fréquence cardiaque avec clip d'oreille

2021-03-12 10:57:50

产品规格确认书

Approved   by

客户签名栏

客户签名

Project   Name&Item

产品名称及编号

耳夹心率模组

SH602-M1

Working   Voltage

工作电压

2.4V-5.5V

Remark

备注说明(请选择)

■ROHS版

Enable   “H” or “L”

备注说明(请选择)

“E”信号选择  ■“H”高电平

             □“L”低电平

      □ 无

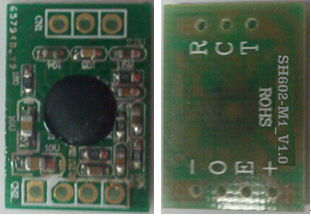

产品样片

                                    SH602-M1

Version

版本

V1.0

Remarque: pour référence seulement! Sous réserve de la fonction d'échantillonnage réelle!


           Remarque: Ce module de produit peut être révisé et repensé selon les exigences du client. Notre société fournira aux clients et amis des modules finis à un prix raisonnable et des performances de coût extrêmement élevées. La nouvelle technologie vous apportera une nouvelle qualité de produit et une nouvelle compétitivité. N'hésitez pas à nous appeler pour de plus amples informations!


1. Caractéristiques


           Ce produit est un module récepteur de fréquence cardiaque qui détecte la fréquence cardiaque par le principe de détection infrarouge. Il a de bonnes performances anti-interférences. Il peut être utilisé avec la plupart des cordons de clip d'oreille sur le marché et peut être utilisé avec des produits de soins de santé et des équipements sportifs.


★ Sortie en temps réel de la fréquence cardiaque détectée, forme d'onde de sortie précise


★ Plage de détection du rythme cardiaque 30 ~ 240 tr / min


★ Forte capacité anti-interférence


2. Spécifications électriques (caractéristiques électriques)


Conditions de travail extrêmes


项目

范围

单位

工作电压

6.0

V

工作温度

-40~85

存储温度

-50~125

焊接温度(5秒)

300

推荐工作条件

项目

范围

单位

工作电压

2.4~5.5V

V

工作温度

-40~85

存储温度

-40~125

DC CharacteristicsTa=25℃,VDD=2.4~5.5V,VSS=0V

参数

符号

最小

典型

最大

单位

条件

工作电压

VDD

2.4


5.5

V


睡眠电流

Istd



3

uA

2.4V≤VDD≤5.5V

输出电流,高

IoH



-5

mA

2.4V≤VDD≤5.5V

输出电流,低

IoL



10

mA

2.4V≤VDD≤5.5V

 三、产品接线说明

符号

参 数 描 述

备 注

+

电源正

2.4V   ~ 5.5V

E

使能E

接高电平有效

O

心率信号输出

脉冲信号

电源地

-



符号

参 数 描 述

备 注

R

接收口

接耳夹接收端

C

公共端

接耳夹公共端

T

发射口

接耳夹发射端

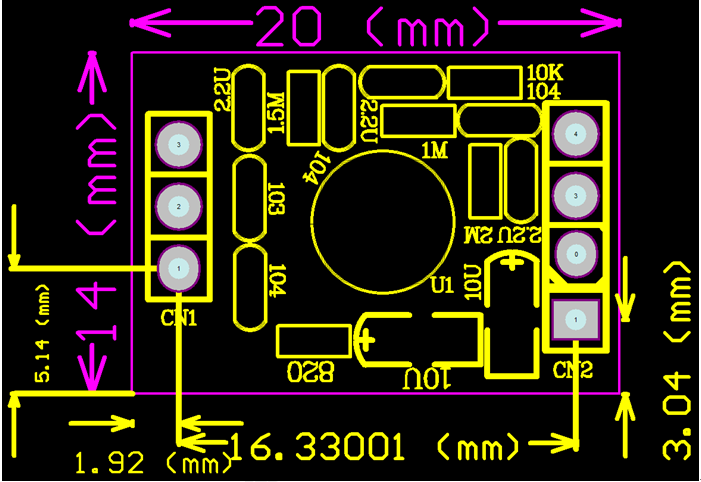

 、尺寸图

SH602-M1
