Tenez le booster de fréquence cardiaque
产品规格确认书
Approved by客户签名栏 | 客户签名 |
Project Name&Item产品名称及编号 | 手握心率加强板 SH601-B-V3.0 |
Working Voltage 工作电压 | 2.4V-5.5V |
Enable “H” or “L” 备注说明（请选择） | “E”信号选择 □“H”高电平 □“L”低电平 ■ 无 |

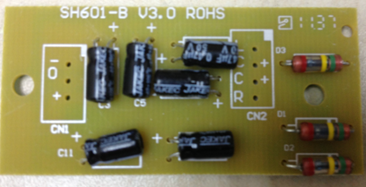

Picture 产品样片 | |
Version 版本 | V3.0 |
Remark 备注 | 1. La spécification est pour référence seulement! Sous réserve de la fonction d'échantillonnage réelle! 2. Si les informations ci-dessus sont mises à jour, notre société ne vous en informera pas séparément.Avant d'appliquer ce produit, veuillez confirmer s'il s'agit de la dernière version; 3. Notre société ne sera pas responsable des conséquences causées par une mauvaise application des clients! 4. L'entreprise peut réviser ou reconcevoir ce produit selon les exigences du client, veuillez nous appeler pour plus de détails! |
一. Features ( 产品特性 )
Ce produit est un module récepteur de fréquence cardiaque avec de bonnes performances anti-interférences et peut être utilisé avec des produits de soins de santé et des équipements sportifs.
★ Sortie en temps réel de la fréquence cardiaque détectée, forme d'onde de sortie précise
★ Plage de détection du rythme cardiaque 30 ~ 240 tr / min
★ Forte capacité anti-interférence, adaptée aux tapis de course, etc.
★ Faible consommation d'énergie

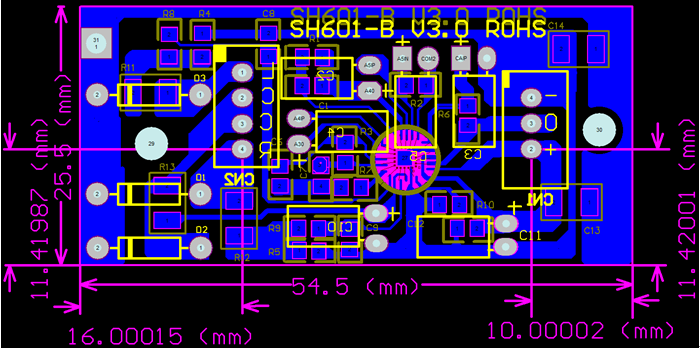

二、尺寸图
三、Electrical Specification(电气特性)
极限工作条件
项目 | 范围 | 单位 |
工作电压 | 6.0 | V |
工作温度 | 0~70 | ℃ |
存储温度 | -50~125 | ℃ |
焊接温度（5秒） | 300 | ℃ |
推荐工作条件
项目 | 范围 | 单位 |
工作电压 | 2.4~5.5V | V |
工作温度 | 0~70 | ℃ |
存储温度 | -40~125 | ℃ |
DC Characteristics
Parameter | Symbol | Min. | Tpy. | Max. | Unit | Conditions |
Operating Voltage | Vdd | 2.4 | 5 | V | ||
Satand-by Current | Istd | 10 | uA | VDD=3.0V | ||
Output Driving Current | IoH | 300 | uA | VDD=3.0V | ||
Output Sink Current | IoL | 1.0 | mA | VDD=3.0V |
四、产品接线说明
符号 | 参 数 描 述 | 备 注 |
+ | 电源正 | 2.4V ~ 5.5V |
O | 心率信号输出 | 约100ms脉冲信号 |
− | 电源地 | - |
L | 人体左输入（金属极板） | |
C | 人体左输入（金属极板） | 公共端 |
C | 人体右输入（金属极板） | 公共端 |
R | 人体右输入（金属极板） |
